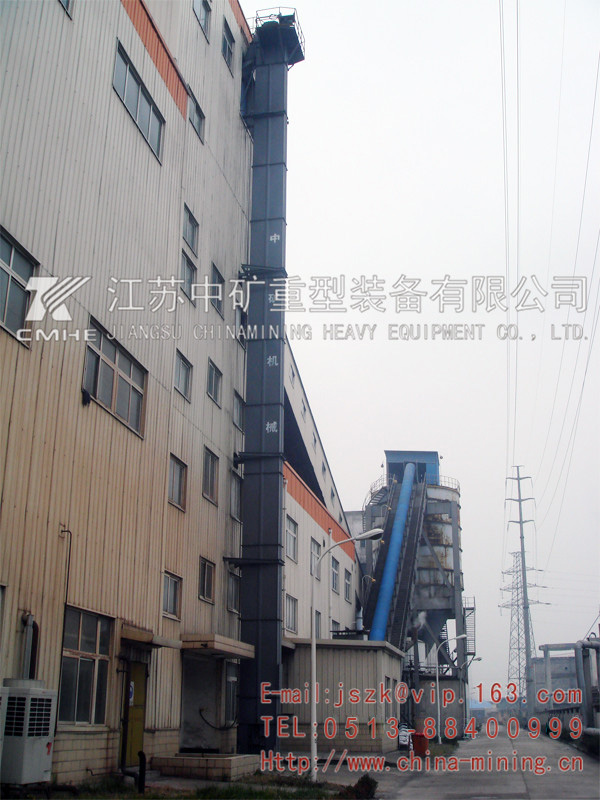

產品概述
    NE系列板鏈式提升機是一種垂直提升設備，已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等。
    NE型提升機為板鏈、重力式誘導卸料提升設備，設計合理，整機運行可靠。
    企業標準Q/SZK2005-NE。

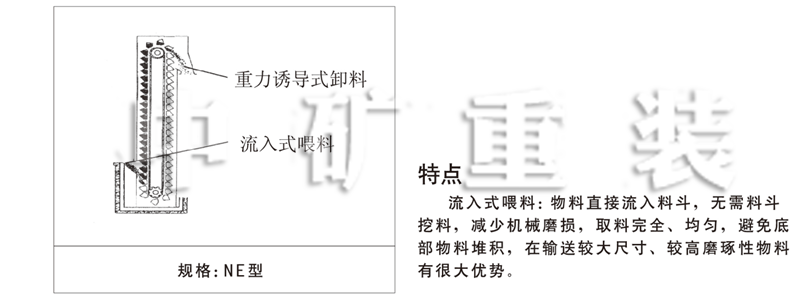

工作原理

性能特點：

性能特點	詳細說明
提升能力大	采取流入式喂料，策略誘導式卸料，密集型布置的大容量料斗輸送，鏈速低，且提升量大。提升范圍為15~800m3/h.
驅動功率小	物料提升時，無回料和挖料現象，因此無效功率少，從而驅動功率也相應減小。
提升范圍廣	這類提升機對物料的種類、特性及塊度的要求少，不僅可提升粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料和溫度≤250℃的物料。
提升高度高	鏈速低，運行平穩，且采用精密鍛造的耐磨鏈條，因此可達較高的提升高度（40m）.
使用壽命長	提升機的喂料采取流入式，運動部件與物料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會灑落，這就防止了物料對機體的磨損，輸送鏈條采用精密鍛造高強度耐磨鏈條。延長了鏈條和鏈輪的使用壽命。
運行可靠性好	設計合理可靠，保證了整機運行的可靠性。無故障時間超過3萬小時。



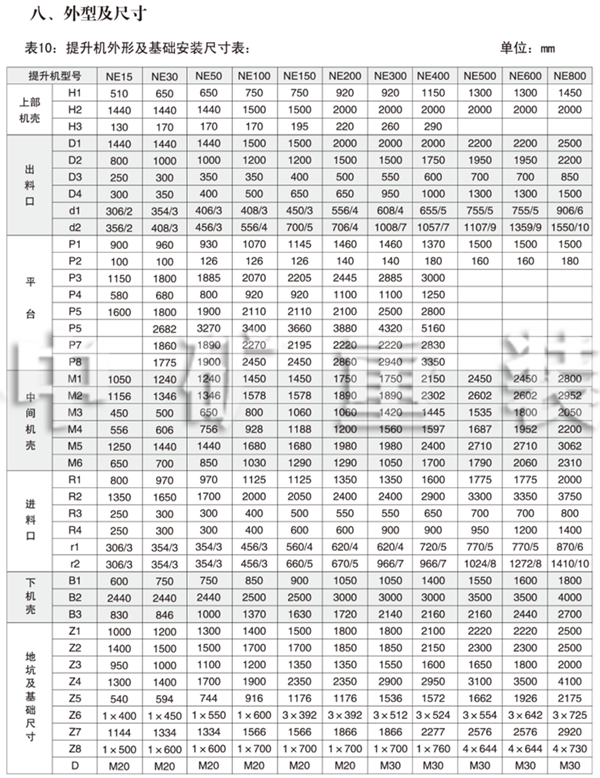

技術規范

表1：NE板鏈斗式提升機技術規范表

型號	提升量  M3/h	物料塊度上限
		占百分比%
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	440	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110



 提升鏈技術參數



型號	節距	滾子外徑	銷軸直徑	銷軸長度	內節內寬	鏈板厚	鏈板寬	破斷載荷(T)
NE15	101.6	26.5	11.5	70	27	6	35	10
NE30	152.4	36	15.5	90	36.5	8	50	24
NE50	152.4	36	15.5	90	36.5	8	50	24
NE100	200	44.5	19.1	120	51.8	10	60	38
NE150	200	44.5	19.1	120	51.8	10	60	38
NE150 (強力型)	200	48.5	22.2	126	57.6	10	75	55
NE200	250	63.5	31.75	146	67.4	12	90	75
NE300	250	63.5	31.75	146	67.4	12	90	75

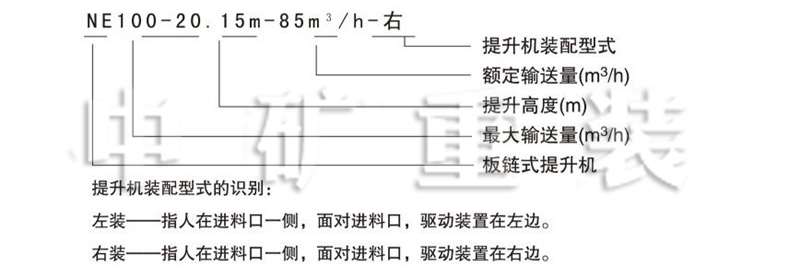

型號說明

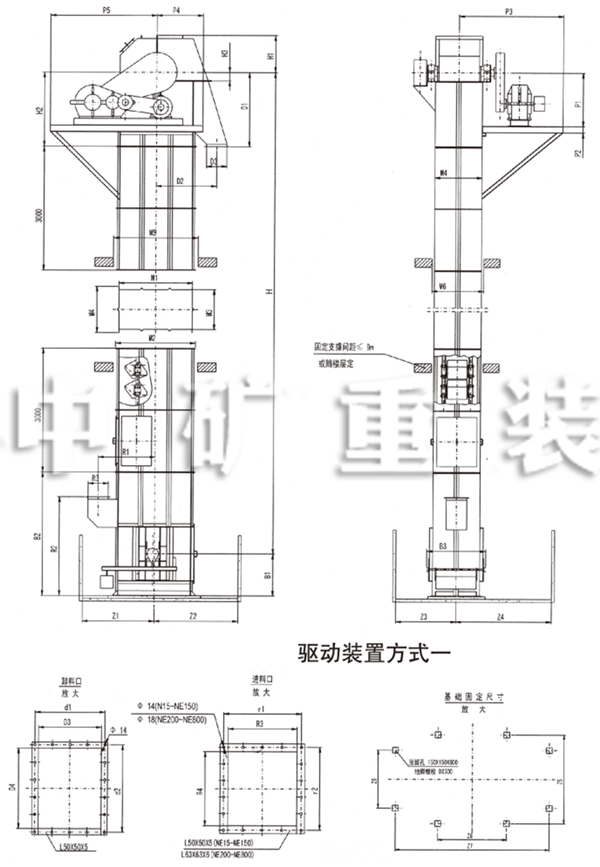

結構組成
        NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
        1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50 - NE800采取雙排鏈。

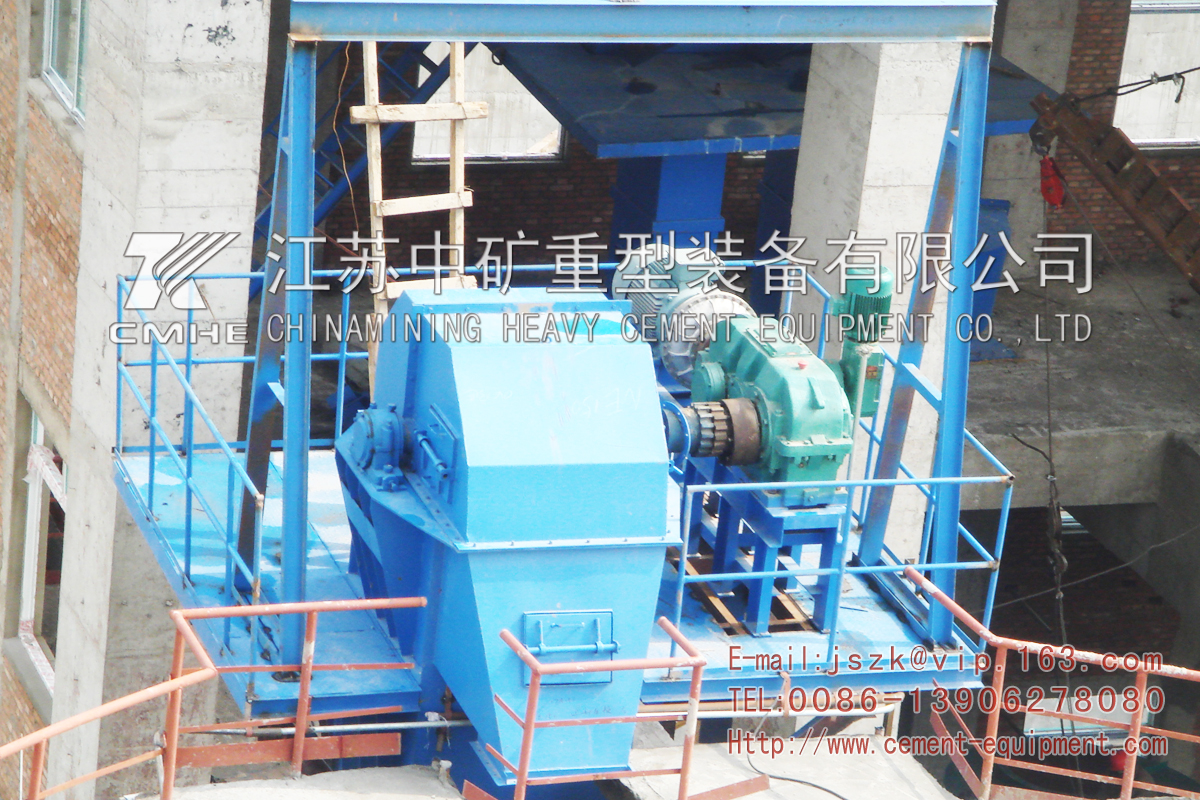

        2、驅動裝置：采取Y系列電動機，通過減速器（或直接用擺線針輪減速電機）和鏈傳動組成。（可根 據用戶要求而定）。 驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。
右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。
注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同上注明，差價另補。
        3、上部裝置：有上置、上部機殼、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。
        4、中部機殼：帶檢視門中問節，標準中間節和非標節。

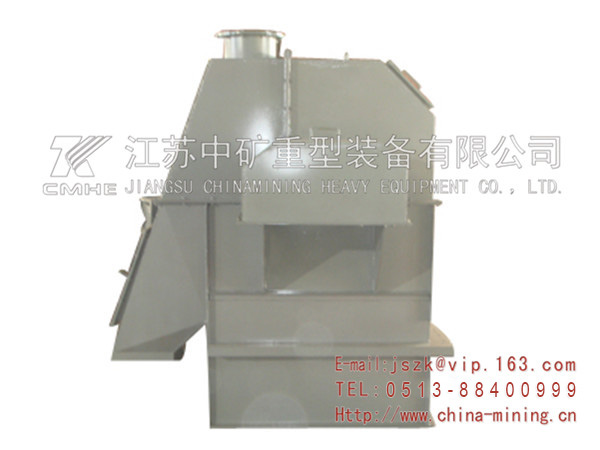

        5、下部裝置：安裝有張緊裝置，中礦公司對不同型號采用不同的拉緊結構。NE15- NE50采取彈簧張緊，NE100 - NE800采取墜重箱張緊。
動力配備

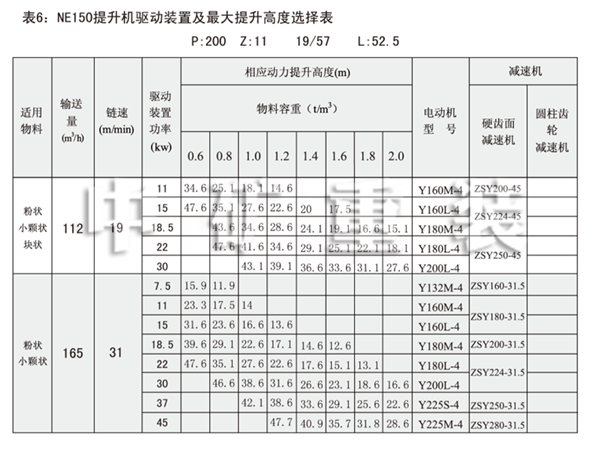

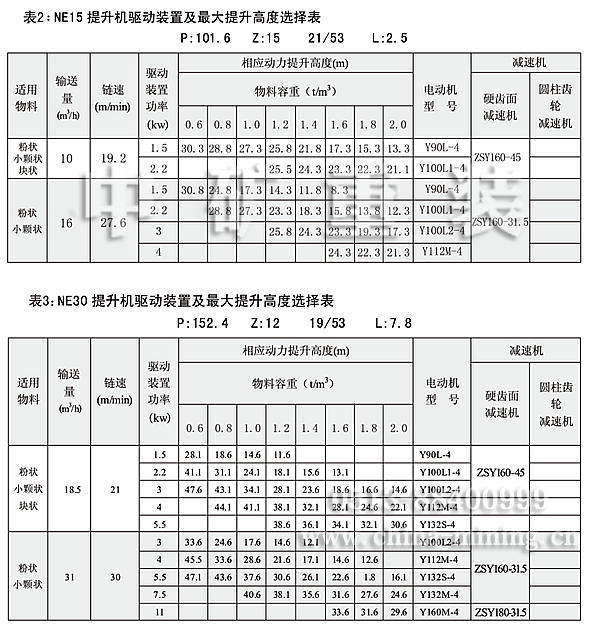

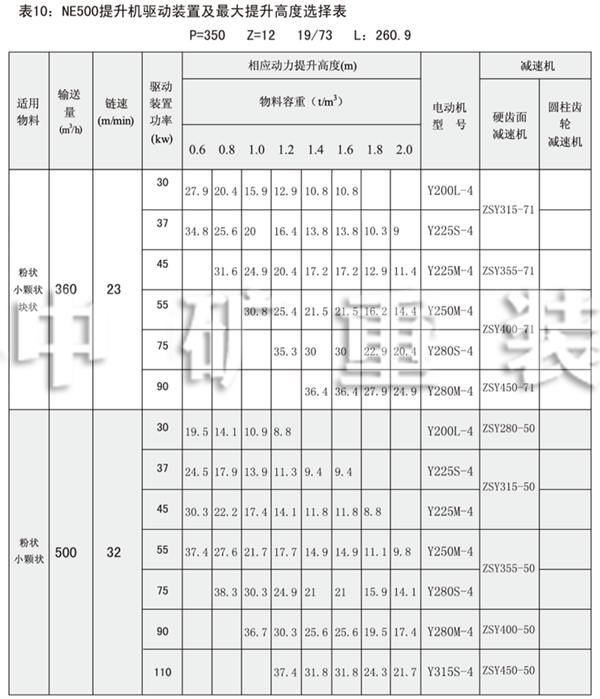

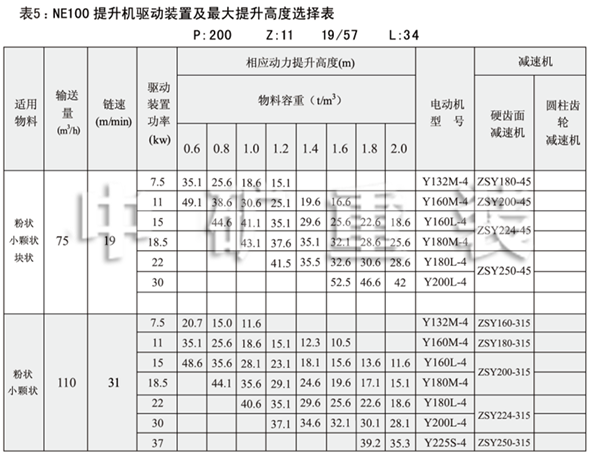

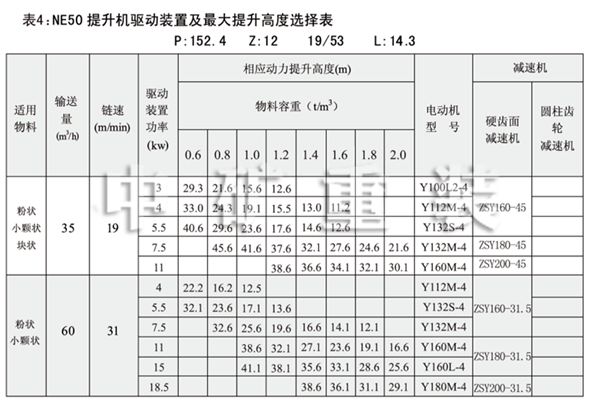

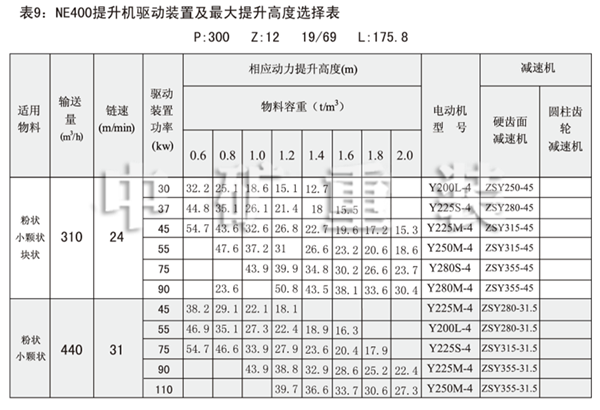

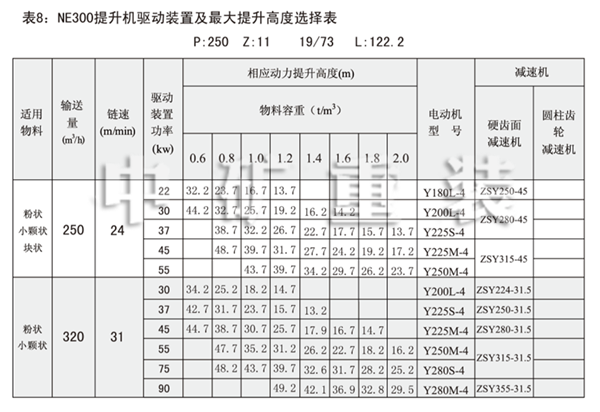

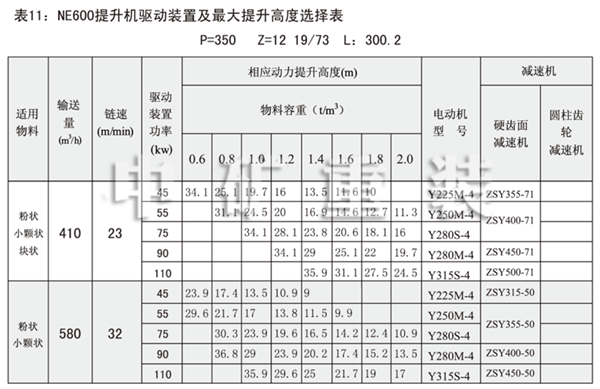

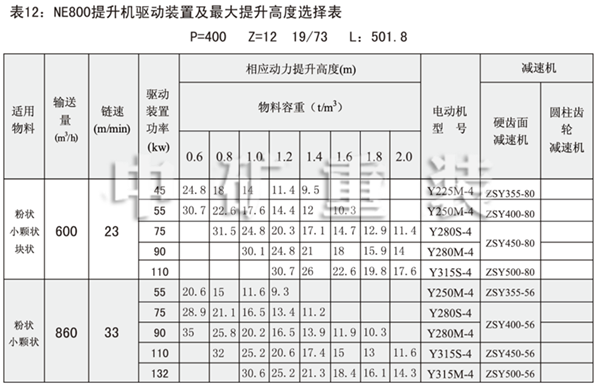

        NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升機的提升量、提升高度及動力配備表見表2-9，選擇NE500、NE600、NE800型提升機時，請與中礦公司技術部聯系，聯系人：周小姐，聯系電話：0513-88400999。
        選擇驅動裝置時，根據減速機輸入軸與電機的聯接方式，有二種選擇：
        方式一：軟齒面減速機輸入軸與電機通過皮帶連接，起到緩沖、過載保護作用，適用于45KW以下的提升機驅動。

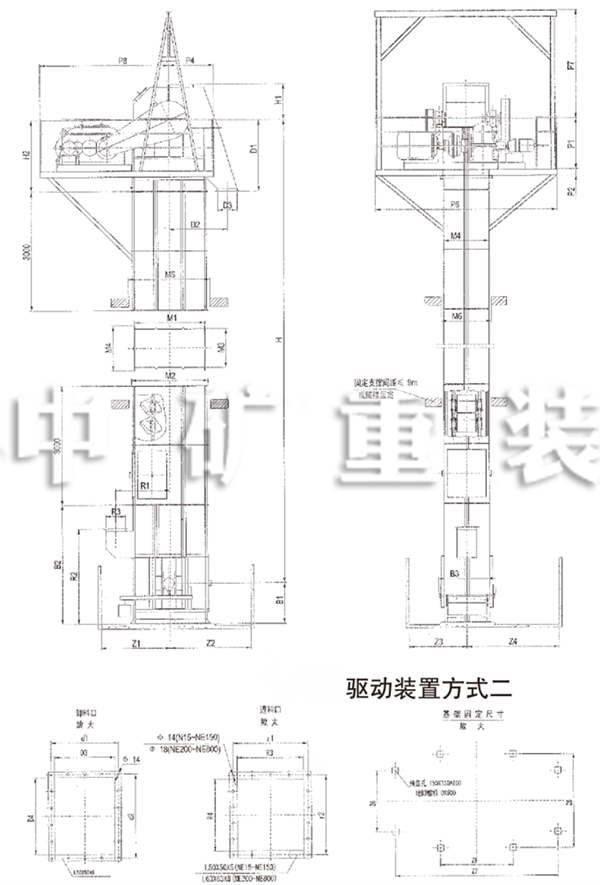

        方式二：硬齒面減速機輸入軸與電機通過偶合器或聯軸器直聯，偶合器起到柔性起動、減震、過載保護作用，并可根據需求配上慢速輔助驅動。
