電動楔式閘閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
一、概述
電動楔式閘閥是一種做直線運動的閥門，電動楔式閘閥與Z型多回轉執行機構相配，有開關型和智能型。此電動楔式閘閥操作簡單是一種常見的啟閉閥，電動楔式閘閥利用閘板的上下工作來接通和關斷管道中的流體介質。電動楔式閘閥廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
二、閥特點及應用范圍
1、流體阻力小，密封面受介質的沖刷和侵蝕?。ㄩl板開啟度高）
2、開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。
3、形體簡單，制造工藝性好，使用范圍廣。
4、閉閥所需力矩較小。
三、技術參數和性能指標
| 型號 規格 | 額定轉矩 (N.m) | 公稱推力 (KN) | 閥桿直徑上限 (mm) | 轉圈數上限(圈) | 手動 速比 | 輸出轉數(r/min) | 電機 | ||
|
型號
|
功率
(KW)
|
電流
(A)
|
|||||||
| Z5 | 50 | 20 | 28 | 10 | 1:1 | 12 |
YDF112
|
0.12
|
0.7
|
| Z10 | 100 | 40 | 28 | 50 | 1:1 | 24 |
YDF212
|
0.25
|
1.3
|
| 36 |
YDF221
|
0.37
|
1.6
|
||||||
| Z15 | 150 | 40 | 28 | 50 | 1:1 | 24 |
YDF221
|
0.37
|
1.6
|
| 36 |
YDF222
|
0.55
|
2.4
|
||||||
| Z20 | 200 | 100 | 40 | 50 | 1:1 | 18 |
YDF221
|
0.37
|
1.6
|
| Z30 | 300 | 100 | 40 | 50 | 1:1 | 18 |
YDF222
|
0.55
|
2.4
|
| Z45 | 450 | 150 | 48 | 120 | 1:1 | 24 |
YDF311
|
1.1
|
3.4
|
| 20:1 | 36 |
YDF312
|
1.5
|
4.5
|
|||||
| Z60 | 600 | 150 | 48 | 120 | 1:1 | 24 |
YDF312
|
1.5
|
4.5
|
| 20:1 | 36 |
YDF321
|
2.2
|
6.5
|
|||||
| Z 90 | 900 | 200 | 60 | 120 | 1:1 | 24 |
YDF321
|
2.2
|
6.5
|
| 25:1 | 36 |
YDF322
|
3
|
9
|
|||||
| Z120 | 1200 | 200 | 60 | 120 | 1:1 | 24 |
YDF322
|
3
|
9
|
| 25:1 | |||||||||
| Z180 | 1800 | 325 | 70 | 150 | 25:1 | 24 |
YDF411
|
4
|
11
|
| 36 |
YDF412
|
5.5
|
14
|
||||||
| Z250 | 2500 | 325 | 70 | 150 | 25:1 | 24 |
YDF412
|
5.5
|
14
|
| Z250 | 3500 | 700 | 78 | 120 | 25:1 | 18 |
YDF421
|
7.5
|
19
|
| Z500 | 5000 | 700 | 78 | 120 | 25:1 | 18 |
YDF422
|
10
|
26
|
備注：如用戶需要,本廠可提供其他的轉速

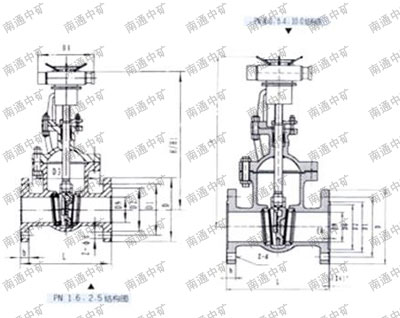

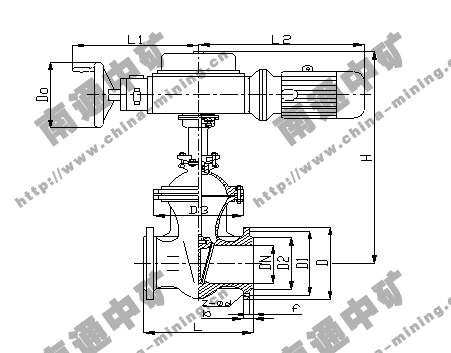

四、外形尺寸和連接尺寸 Z941H—16C Z941Y—16P Z941Y—16R Z941Y—16I ?。?.6MPa）
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 (kg) | ||||||||||
| L | D | D1 | D2 | b | Z—Φd | D3 | H | L1 | L2 | Do | ||
| 40 | 240 | 145 | 110 | 85 | 16 | 4-Φ18 | ||||||
| 50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 165 | 574 | 170 | 308 | 400 | 106 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 625 | |||||
| 80 | 280 | 195 | 160 | 135 | 18 | 8-Φ18 | 205 | 665 | 170 | 308 | 400 | 126 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 232 | 756 | 170 | 349 | 400 | 136 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 232 | 756 | 325 | 411 | 250 | 145 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 335 | 758 | 325 | 411 | 250 | 210 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 400 | 1074 | 460 | 276 | 250 | 310 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 475 | 1269 | 530 | 353 | 360 | 455 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 530 | 1514 | 545 | 368 | 360 | 560 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 610 | 1750 | 577 | 426 | 400 | 885 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 710 | 1900 | 617 | 445 | 400 | 1120 |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 2070 | 400 | 1320 | |||
| 500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 800 | 2240 | 408 | 573 | 400 | 1516 |
Z941H—25 Z941Y—25P Z941Y—25R Z941Y—25I (2.5Mpa)
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 (kg) | ||||||||||
| L | D | D1 | D2 | b | Z—Φd | D3 | H | L1 | L2 | Do | ||
| 40 | 240 | 145 | 110 | 85 | 18 | 4-Φ18 | ||||||
| 50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 165 | 378 | 197 | 363 | 400 | 110 |
| 65 | 265 | 180 | 145 | 120 | 22 | 4-Φ18 | 185 | 378 | 197 | 363 | 400 | 116 |
| 80 | 280 | 195 | 160 | 135 | 22 | 4-Φ18 | 213 | 580 | 197 | 363 | 400 | 135 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 260 | 770 | 325 | 381 | 250 | 149 |
| 125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | 295 | 885 | 325 | 381 | 250 | 192 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 335 | 950 | 325 | 381 | 250 | 216 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | 400 | 1090 | 325 | 381 | 250 | 286 |
| 250 | 425 | 425 | 370 | 332 | 36 | 12-Φ30 | 475 | 1290 | 325 | 441 | 250 | 366 |
| 300 | 450 | 485 | 430 | 390 | 40 | 16-Φ30 | 530 | 1510 | 408 | 475 | 360 | 658 |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 610 | 1710 | 408 | 505 | 360 | 774 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 710 | 1922 | 445 | 558 | 400 | 989 |
| 450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | 2080 | |||||
| 500 | 700 | 730 | 660 | 610 | 52 | 20-Φ41 | 2260 | |||||
| 600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | 2750 | |||||
| 700 | 900 | 955 | 875 | 815 | 60 | 24-Φ48 | 3590 | |||||
| 800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ48 | 4300 | |||||
Z941H—40 Z941Y—40P Z941Y—40R Z941Y—40I (4.0Mpa)
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 (kg) | ||||||||||
| L | D | D1 | D2 | b | Z—Φd | D3 | H | L1 | L2 | Do | ||
| 40 | 240 | 145 | 110 | 85 | 76 | 4-Φ18 | 18 | 60 | ||||
| 50 | 250 | 160 | 125 | 100 | 88 | 4-Φ18 | 20 | 480 | 77 | |||
| 65 | 280 | 180 | 145 | 120 | 110 | 8-Φ18 | 22 | 595 | 86 | |||
| 80 | 310 | 195 | 160 | 135 | 121 | 8-Φ18 | 22 | 690 | 140 | |||
| 100 | 350 | 230 | 190 | 160 | 150 | 8-Φ23 | 24 | 760 | 160 | |||
| 125 | 400 | 270 | 220 | 188 | 176 | 8-Φ25 | 28 | 830 | 260 | |||
| 150 | 450 | 300 | 250 | 218 | 204 | 8-Φ25 | 30 | 910 | 300 | |||
| 200 | 550 | 375 | 320 | 282 | 260 | 12-Φ30 | 38 | 1150 | 320 | |||
| 250 | 650 | 445 | 385 | 345 | 313 | 12-Φ34 | 42 | 1366 | 577 | 426 | 400 | 595 |
| 300 | 750 | 510 | 450 | 408 | 364 | 16-Φ34 | 46 | 1580 | 617 | 401 | 400 | 800 |
| 350 | 850 | 570 | 510 | 465 | 422 | 16-Φ34 | 52 | 1750 | 621 | 595 | 500 | 1320 |
| 400 | 950 | 655 | 585 | 535 | 474 | 16-Φ41 | 58 | 2035 | 712 | 430 | 400 | 1870 |
| 500 | 1150 | 755 | 670 | 612 | 575 | 20-Φ48 | 62 | 2423 | 712 | 430 | 400 | 2350 |
Z941H—64 Z941Y—64P Z941Y—64R Z941Y—64I (6.4Mpa)
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 | ||||||||||
| L | D | D1 | D2 | b | Z—Φd | D3 | H | L1 | L2 | Do | ||
| 50 | 250 | 175 | 135 | 105 | 88 | 4-Φ23 | 26 | 574 | 381 | 325 | 250 | 87 |
| 65 | 280 | 200 | 160 | 130 | 110 | 8-Φ23 | 28 | 688 | 94 | |||
| 80 | 310 | 210 | 170 | 140 | 121 | 8-Φ23 | 30 | 662 | 381 | 325 | 250 | 138 |
| 100 | 350 | 250 | 200 | 168 | 150 | 8-Φ25 | 32 | 772 | 381 | 325 | 250 | 190 |
| 125 | 400 | 295 | 240 | 202 | 176 | 8-Φ30 | 36 | 1050 | 407 | 573 | 320 | 310 |
| 150 | 450 | 340 | 280 | 240 | 204 | 8-Φ34 | 38 | 1000 | 411 | 325 | 250 | 327 |
| 200 | 550 | 405 | 345 | 300 | 260 | 12-Φ34 | 44 | 1293 | 407 | 613 | 320 | 420 |
| 250 | 650 | 470 | 400 | 350 | 313 | 12-Φ41 | 48 | 1450 | 617 | 455 | 400 | 722 |
| 300 | 750 | 530 | 460 | 412 | 364 | 16-Φ41 | 54 | 1685 | 534 | 780 | 500 | 790 |
| 350 | 850 | 595 | 525 | 475 | 422 | 16-Φ41 | 60 | 1875 | 534 | 780 | 500 | 1100 |
| 400 | 930 | 670 | 585 | 525 | 474 | 16-Φ48 | 66 | 2040 | 937 | 430 | 400 | 2040 |
| 500 | 1150 | 800 | 705 | 640 | 576 | 20-Φ54 | 70 | 2600 | 937 | 430 | 400 | 2630 |
Z941H—100 Z941Y—100P Z941Y—100R Z941Y—100I (10.0Mpa)
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 | ||||||||
| L | D | D1 | D2 | D8 | b | f | Z-Φd | H | ||
| 50 | 250 | 195 | 145 | 112 | 85 | 28 | 4-Φ25 | 680 | 150 | |
| 65 | 280 | 220 | 170 | 138 | 110 | 32 | 8-Φ25 | 730 | 180 | |
| 80 | 310 | 230 | 180 | 148 | 115 | 34 | 3 | 8-Φ25 | 795 | 190 |
| 100 | 350 | 265 | 210 | 172 | 145 | 3 | 3 | 8-Φ30 | 880 | 300 |
| 125 | 400 | 310 | 250 | 210 | 175 | 42 | 3 | 8-Φ34 | 943 | |
| 150 | 450 | 350 | 290 | 250 | 205 | 46 | 3 | 12-Φ36 | 1234 | 400 |
| 200 | 550 | 430 | 360 | 312 | 265 | 54 | 3 | 12-Φ41 | 1339 | 484 |
| 250 | 650 | 500 | 430 | 382 | 320 | 60 | 3 | 12-Φ41 | 1470 | 803 |
| 300 | 750 | 585 | 500 | 442 | 375 | 70 | 4 | 16-Φ41 | 1830 | |
| 350 | 850 | 655 | 560 | 498 | 422 | 76 | 4 | 16-Φ54 | 2185 | 1510 |
Z941H—160 Z941Y—160I (16.0Mpa)
| 公稱 通徑 DN(mm) |
尺 寸
|
重量 (kg) | ||||||||
| L | D | D1 | D2 | D8 | b | f | Z-Φd | H | ||
| 50 | 300 | 215 | 165 | 132 | 95 | 36 | 8-Φ25 | 700 | 180 | |
| 65 | 340 | 245 | 190 | 152 | 110 | 44 | 8-Φ30 | 750 | 230 | |
| 80 | 390 | 260 | 205 | 168 | 130 | 46 | 3 | 8-Φ30 | 815 | 250 |
| 100 | 450 | 300 | 240 | 200 | 160 | 48 | 3 | 8-Φ34 | 860 | 390 |
| 125 | 525 | 355 | 285 | 238 | 190 | 60 | 3 | 8-Φ41 | 970 | 450 |
| 150 | 600 | 390 | 318 | 270 | 205 | 66 | 3 | 12-Φ41 | 1224 | 748 |
| 200 | 750 | 480 | 400 | 345 | 275 | 78 | 3 | 12-Φ48 | 1490 | 1073 |
Z941H—200 Z941Y—200I (20.0Mpa)
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 (kg) | ||||||||
| L | D | D1 | D2 | D8 | b | f | Z-Φd | H | ||
| 50 | 350 | 210 | 160 | 128 | 95 | 40 | 3 | 8-Φ27 | 712 | |
| 65 | 410 | 260 | 203 | 165 | 110 | 48 | 3 | 8-Φ30 | 765 | |
| 80 | 470 | 290 | 230 | 190 | 160 | 54 | 3 | 8-Φ30 | 850 | |
| 100 | 550 | 360 | 292 | 245 | 190 | 66 | 3 | 8-Φ34 | 980 | |
| 125 | 650 | 385 | 318 | 270 | 205 | 76 | 3 | 12-Φ41 | 1080 | |
| 150 | 750 | 440 | 360 | 305 | 240 | 82 | 3 | 12-Φ48 | 1140 | |
Z941Y—250 (25.0Mpa)
| 公稱 通徑 DN(mm) | 尺 寸 | 重量 (kg) | ||||||||
| L | D | D1 | D2 | D8 | b | f | Z-Φd | H | ||
| 200 | 950 | 485 | 400 | 260 | 100 | 3.5 | 12-Φ42 | 1820 | 1619 | |
五、訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.溫度范圍
5.閥體材質
6.介質種類
7.閥前后壓力(壓差)
8.控制信號
9.執行機構要求
10.其它特殊要求
